TW-535DBD

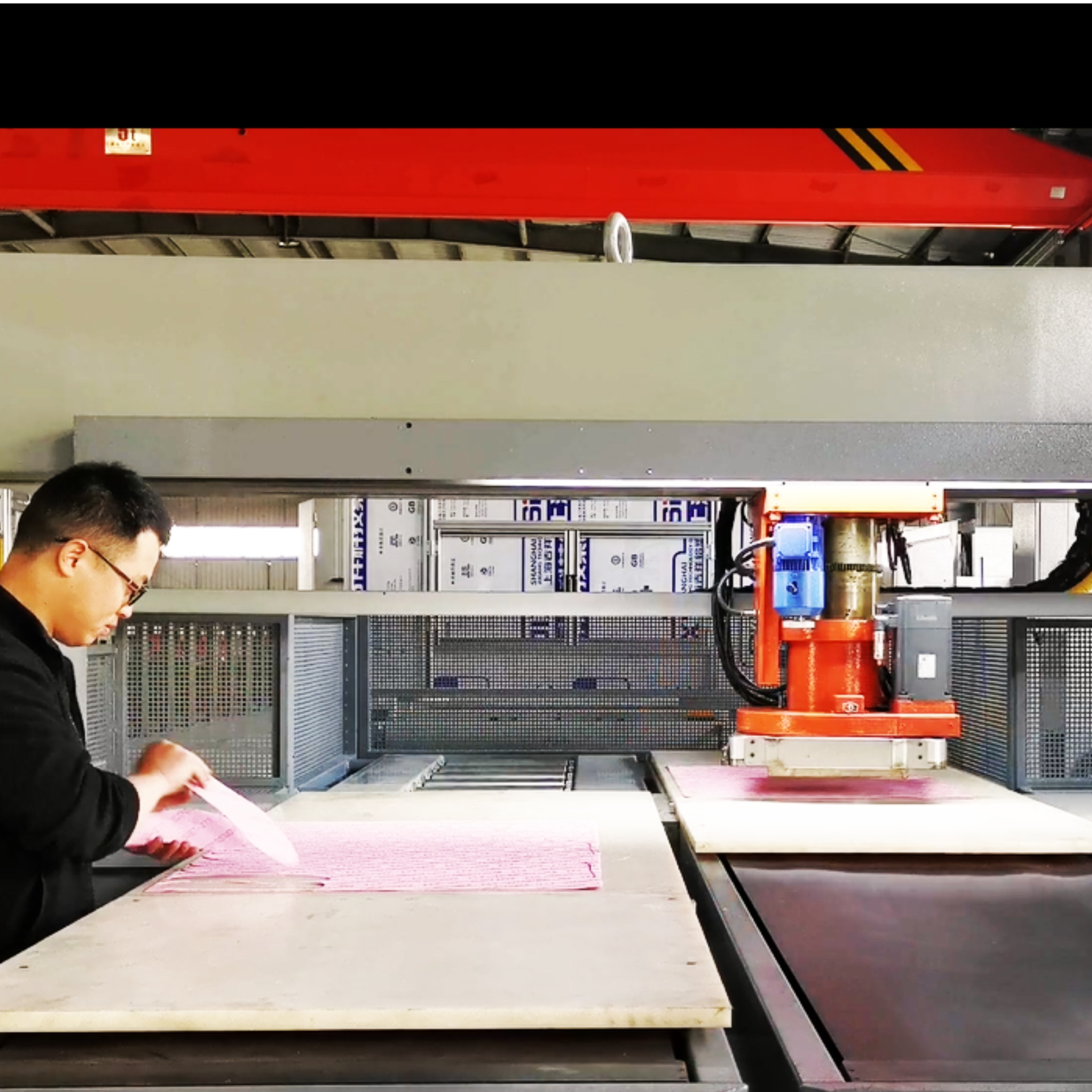

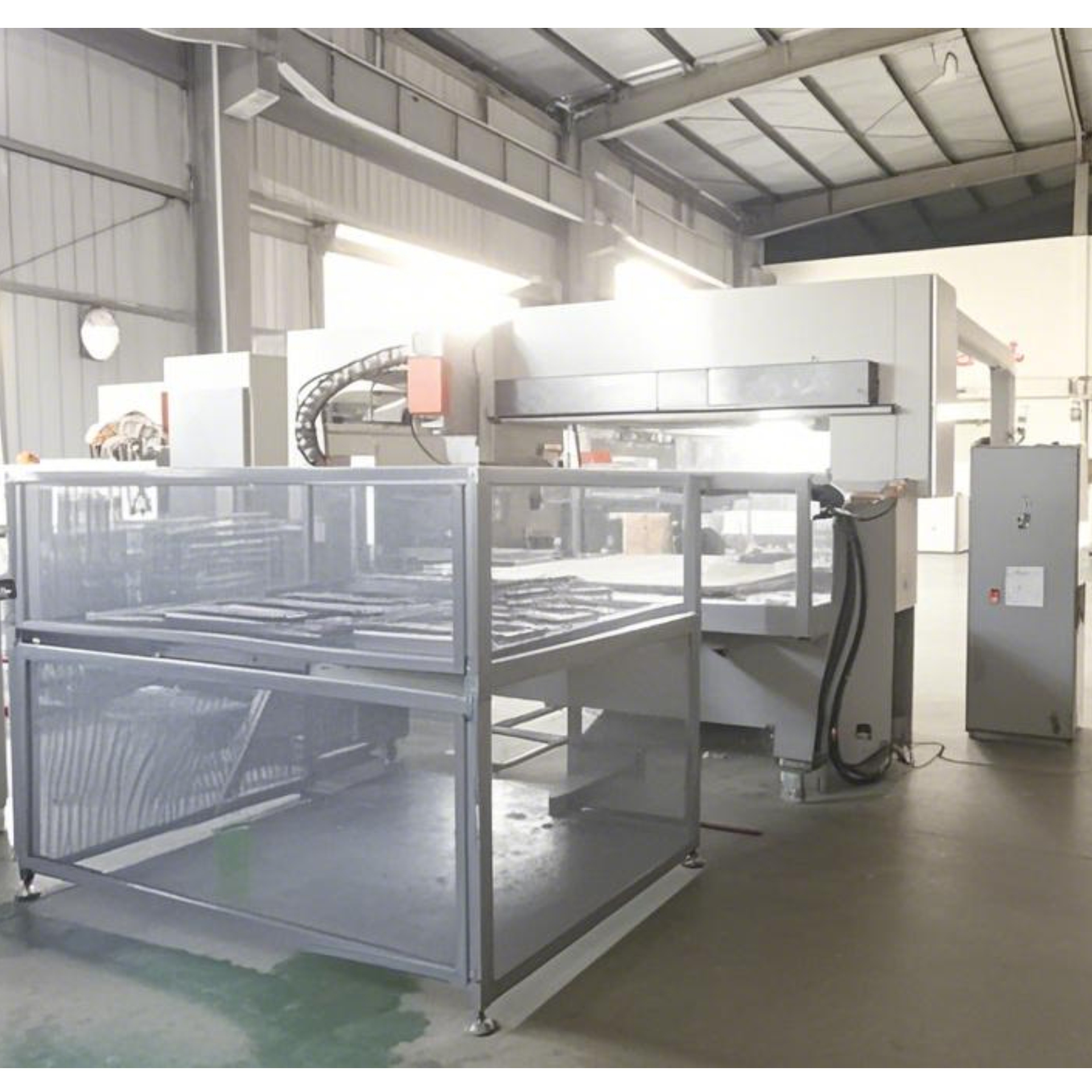

智能数控系列是台威精机自主研发的一种通过CNC数控的智能型裁断机。采用皮带式传送带，液压传动式裁断头实现大吨位裁断。在高速裁断机的基础上，引入的计算机控制机床是装有程序控制系统的自动机床。
产品优势
适用于冲裁各种非金属片状材料，在制鞋行业特别适合中底板、港宝、橡胶类等片状类材料的大批量冲裁

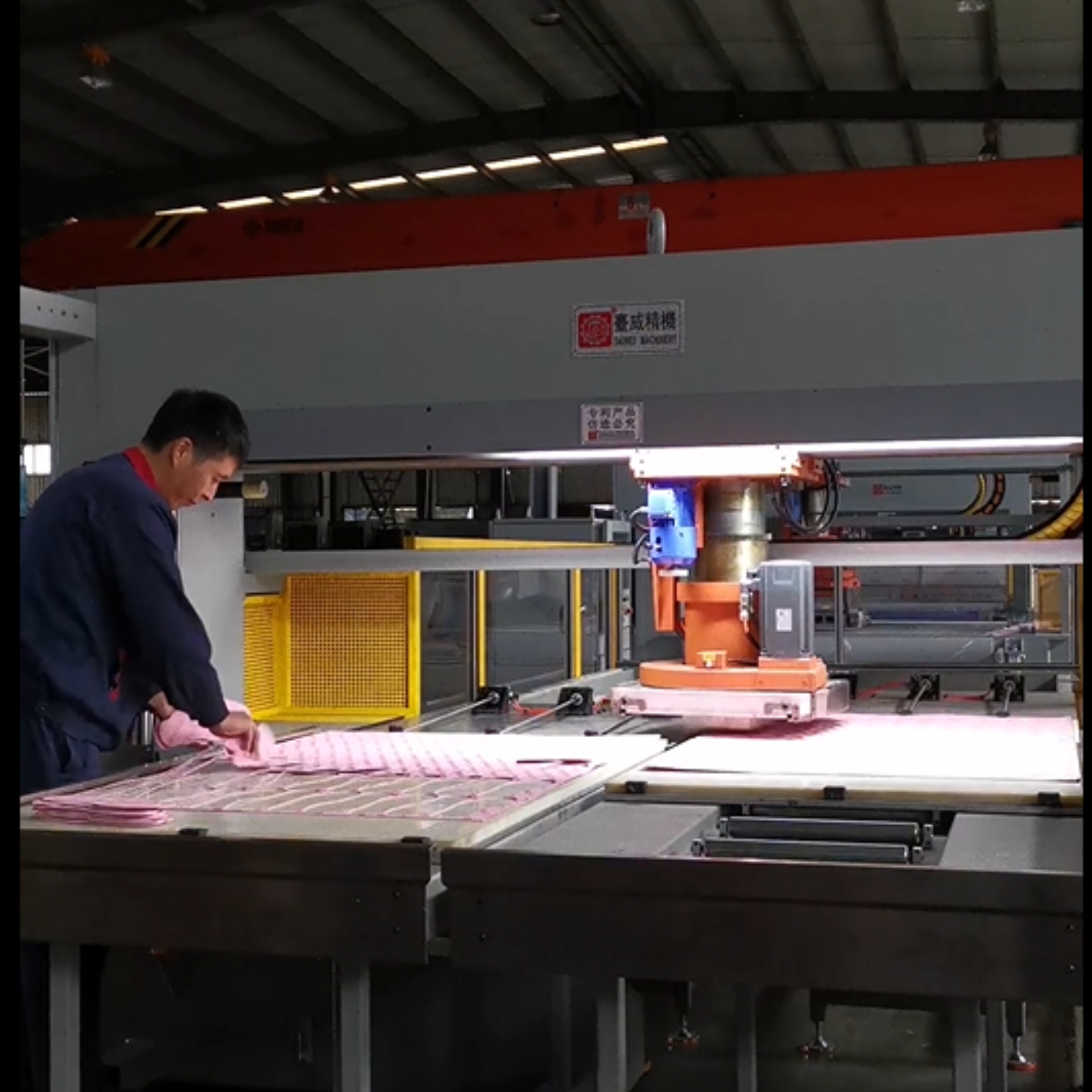

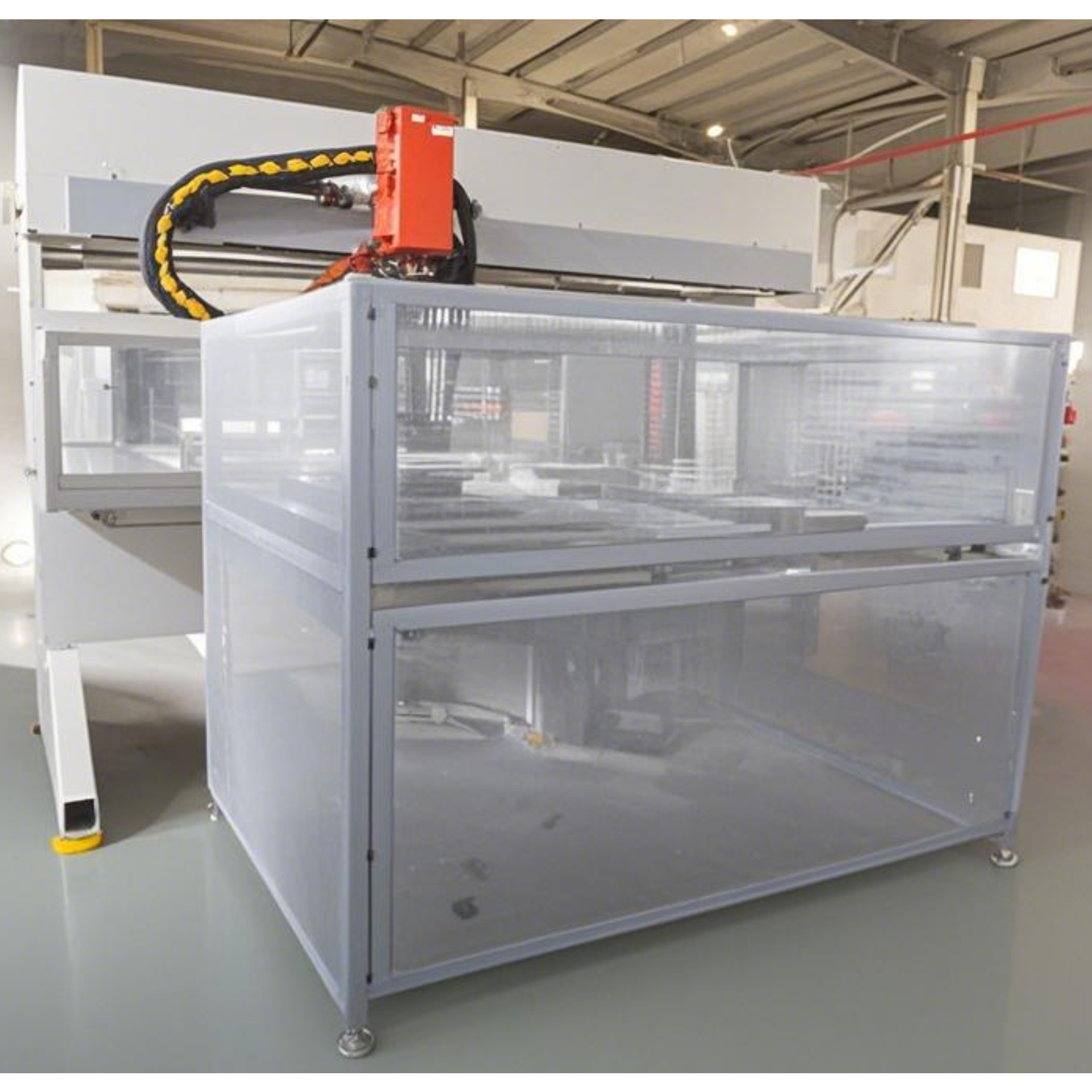

双工位交替送料进行，不停机工作，不但省工、省力、更省料
在冲裁中底板时可以做到每张材料比人工冲裁多1-3只，降本增效优势明显
主要技术参数
|
型号 |
Model |
TW-535NPZ |
TW-535DBD |
|
最大压力 |
Maximum Cutting:Force |
35 ton/343 kN |
35 ton/343 kN |
|
裁断头尺寸 |
Cutting Head Size |
540 x 500 mm |
540 x 500 mm |
|
工作宽度 |
Cutting Width |
1500 mm |
1500 mm |
|
皮带/推板宽度 |
Belt/push plate width |
1580 mm |
1800 mm |
|
移动距离 (中心到中心) |
Head Traverse(Centre To Centre) |
0-1500mm |
0-1500mm |
|
最大送料宽度 |
Maximum.Clamp.Feed |
0-700 |
0-700 |
|
移动头旋转角度 |
Head Rotation Angle |
0°-360° |
0°-360° |
|
最大移动速度 (X轴) |
Maximum Speed Of-HeadTraverse(XAxis） |
916-mm/s |
916-mm/s |
|
最大送料速度(Y轴) |
Maximum Speed Of Material Feed(Y Axis) |
666 mm/s |
666 mm/s |
|
移动头最大旋转速度(Z轴) |
Maximum Speed Of Head Rotation(Z Axis) |
720°/s |
720°/s |
|
X轴与Y轴的定位误差 |
Positioning Tolerance For X And YAxes |
+0.3mm |
+0.3mm |
|
Z轴定位误差 |
Positioning Tolerance For Z Axis |
±0°20 |
±0°20 |
|
最大行程 |
Maximum.Cutting Stroke |
175 mm |
175 mm |
|
裁断速度:下降，裁断，回升 |
Speed Of Ram Stroke:Approach,Cut,ReturnStroke:Approach,Cut,Return |
420-54-353mm/s |
420-54-353mm/s |
|
轴电机扭矩 |
Axes Motor Power |
7.5 Nm Brushless |
7.5 Nm Brushless |
|
油泵电机功率 |
Pump Motor Power |
4 kW -5.5HP |
4 kW -5.5HP |
|
空压要求 |
Compressed Air Requirements |
7-10 bar - 200 lt/min |
7-10 bar - 200 lt/min |
|
总装机容量 |
Total: Power Consumption(Peal Level) |
10 kW |
10 kW |
|
尺寸 |
Size(WxLxH) |
3720×5220×2390mm |
3200×4467×2308mm |
|
重量 |
Weight |
5460 kg |
4600 kg |

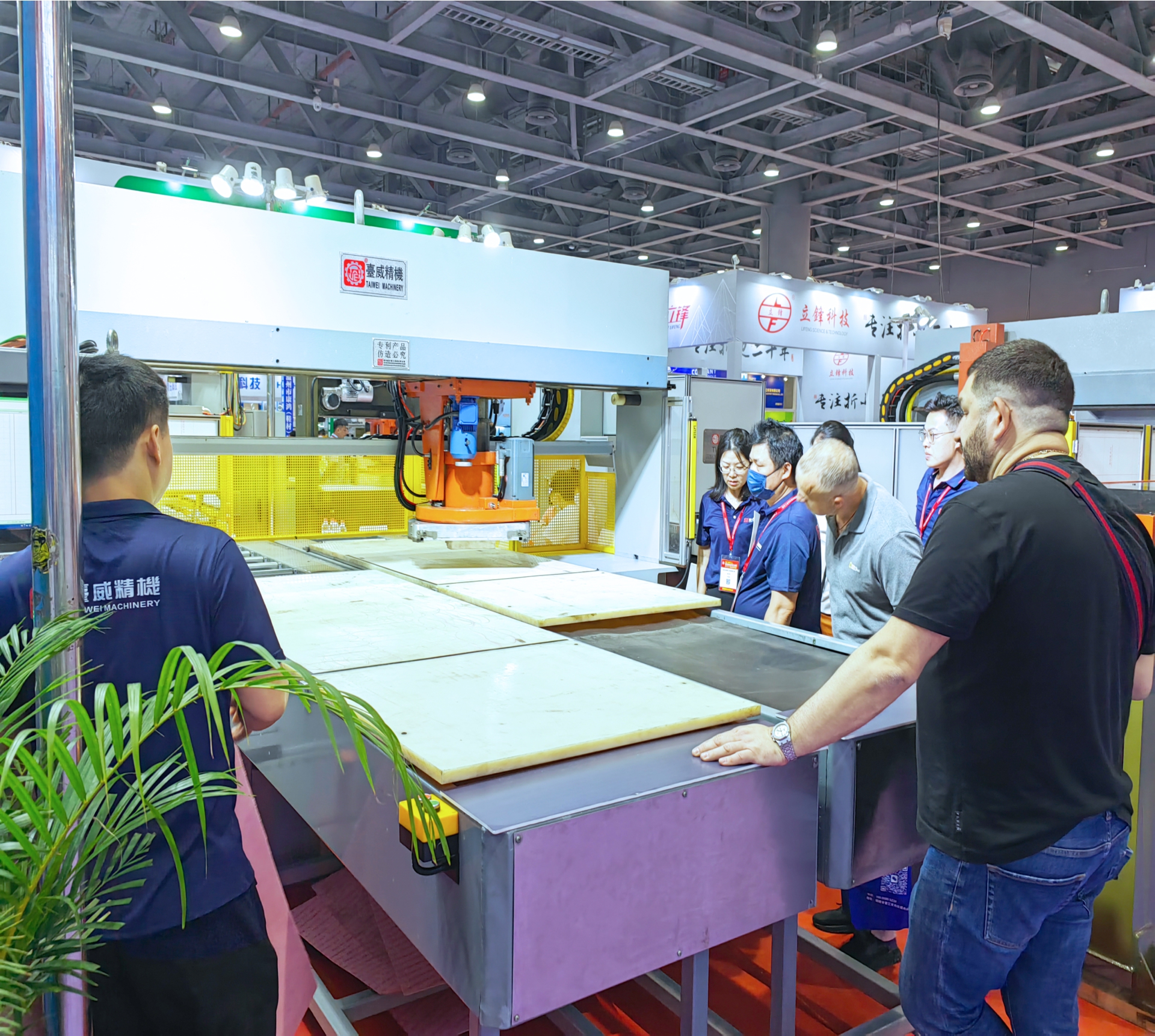

可应用行业
裁断效果
